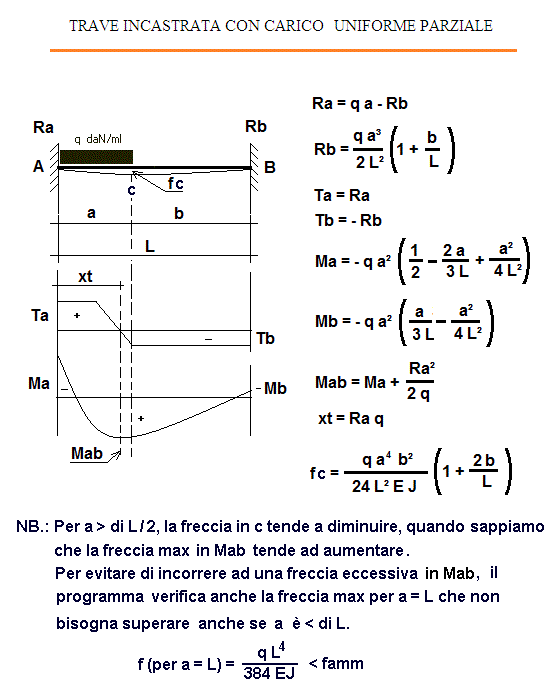

TRAVE INCASTRATA CON CARICO UNIFORME PARZIALE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico =
daN/m
L = lunghezza trave =
cm
a =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
b =
cm
Ra =
daN
Rb =
daN
Ma =
daNm
Mb =
daNm
Mab =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
s
ab = tensione riscontrata in xt = Mab/W =
daN/cm²
s
a = tensione riscontrata incastro A = Ma/W =
daN/cm²
s
b = tensione riscontrata incastro B= Mb/W =
daN/cm²
fc = freccia riscontrata in c =
cm
freccia ammissibile =
cm
xt = ascissa ove T = 0 e il Momento è max
cm
fL (freccia per a = L)
cm
1 daN = 1 Kg
