INSERIRE I DATI |
Per i decimali mettere il punto |
P = carico applicato = |
daN |
L = lunghezza trave = |
cm |
a = L - b = |
cm |
J = momento inerzia = |
cm4 |
W = modulo di resistenza = |
cm³ |
E = modulo di elasticità = |
daN/cm² |
f ammissibile = L / |
cm |
Tensione ammissibile = |
daN/cm² |

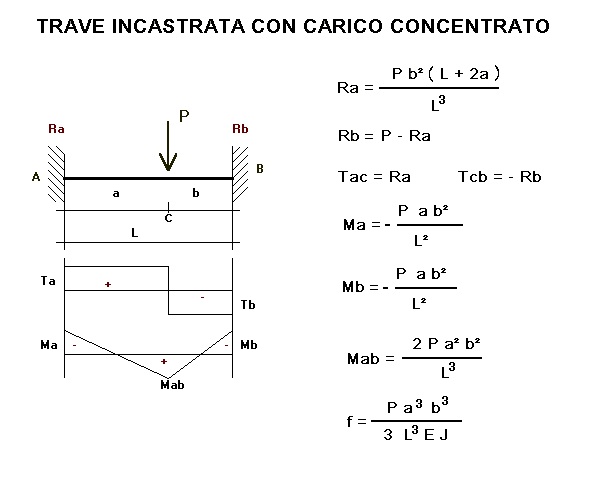

RISULTATI |
|
b = L - a = |
cm |
Ra = P b² (L + 2 a)/L³ = |
daN |
Rb = P a² (L + 2 b)/L ³ = |
daN |
Ma = - P a b²/L ² = |
daNm |
Mb = - P a ² b/L ² = |
daNm |
Mab = 2 P a ² b²/L³ = |
daNm |
Ta = Ra = |
daN |
Tb = -Rb = |
daN
|
A = tensione riscontrata in A = Ma/W = |
daN/cm² |
B = tensione riscontrata in B = Mb/W = |
daN/cm² |
A-B = tensione riscontrata sotto il carico = Mab/W = |
daN/cm² |
f = freccia max riscontrata = P a³ b³/3 E J L ³ = |
cm |
famm. = freccia ammissibile = |
cm |
1 daN = 1 Kg |  |
