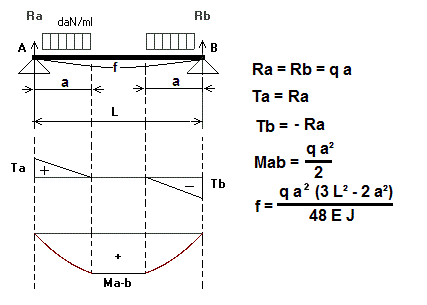

TRAVE APPOGGIATA CON 2 CARICHI UNIFORMI LATERALI
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza trave =
cm
a = lunghezza estensione carico =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
Ra = q a =
daN
Rb = Ra =
daN
Ma = Mb = 0 =
daNm
Mab = q a²/2 =
daNm
Ta = Ra =
daN
Tb = - Ra =
daN
s
ab = tensione riscontrata in mezzeria =
Ma-b/W =
daN/cm²
f = freccia riscontrata in mezzeria = q a²(3L² - 2a²)/(48 E J) =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
