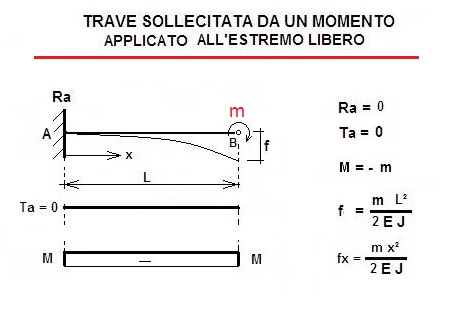

TRAVE A SBALZO SOLLECITATA DA UN MOMENTO ALL'ESTREMO LIBERO
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
m = momento applicato in B
daN m
L = Lunghezza trave
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = ascissa a piacere (x < L)
cm
RISULTATI
Ra = 0
daN
Ta = 0
daN
M = - m =
daN m
s
a = tensione riscontrata =
M/W =
daN/cm²
fx = m x²/(2 E J) = freccia riscontrata nell'ascissa x scelta =
cm
fmax = m L²/(2 E J) = freccia max riscontrata in B
cm
freccia ammissibile =
cm
1 daN = 1 Kg
