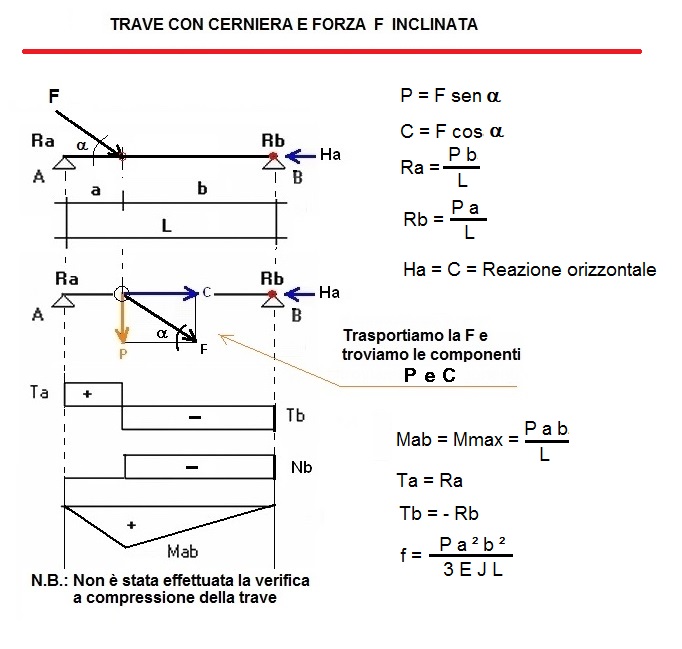

TRAVE CON CERNIERA E FORZA INCLINATA
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
F = carico inclinato=	daN
= inclinazione carico =	gradi
L = lunghezza trave =	cm
a =	cm
J = momento inerzia =	cm4
W = modulo di resistenza =	cmc
E = modulo di elasticità =	daN/cm²
freccia ammissibile = L /	cm
samm. = tensione ammissibile =	daN/cm²
RISULTATI
b = L - a =	cm
P = F sen= componente verticale di F =	daN
C = F cos= componente orizzontale di F =	daN
Ra = P b/L =	daN
Rb = P a/L =	daN
Ha = C = Reazione orizzontale =	daN
Mab = Mmax = P a b/L =	daNm
Ta = Ra =	daN
Tb = - Rb =	daN
Tensione riscontrata = Mab/W =	daN/cmq
f max = freccia max riscontrata =	cm
x = ascissa dove c'è la f max =	cm
f = freccia riscontrata sotto il carico= P a ² b ²/3 E J L =	cm
freccia ammissibile =	cm
1 daN = 1 Kg
