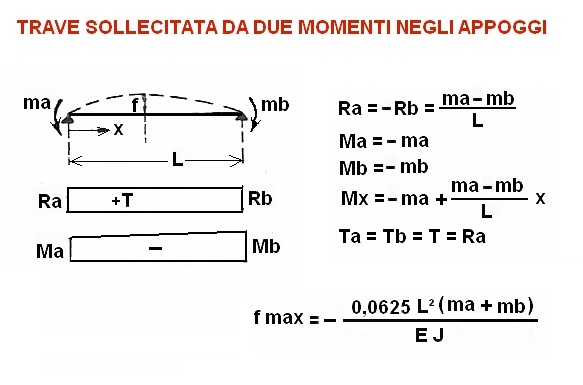

TRAVE SOLLECITATA DA DUE MOMENTI NEGLI APPOGGI
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
ma = momento applicato in A
daN m
mb = momento applicato in B
daN m
L = Lunghezza trave
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cmc
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x (x<=L) =
cm
RISULTATI
Ra = (ma - mb)/L =
daN
Rb = -Ra
daN
Ta = Ra
daN
Tb = Ra
daN
Ma = -ma
daN m
Mb = -mb
daN m
Mx = -ma + (ma - mb) x / L
daN m
a = tensione riscontrata in A =
Ma/W =
daN/cm²
b = tensione riscontrata in B =
Mb/W =
daN/cm²
x = tensione riscontrata in x =
Mx/W =
daN/cm²
fmax in L/2 = -0.0625 (ma+mb) L² / (E J) =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
