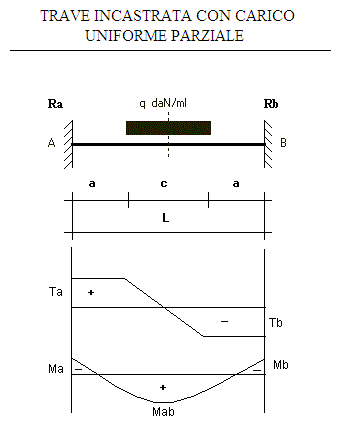

TRAVE INCASTRATA CON CARICO UNIFORME PARZIALE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza trave =
cm
c =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
a = (L - c)/2 =
cm
Ra = q c / 2 =
daN
Rb = Ra =
daN
Ma = Mb = q c (L² - c² /3) /8 L =
daNm
Ma-b = q c (L² - c L + c² /3) /8 L =
daNm
Ta = Ra =
daN
Tb = -Rb =
daN
tensione riscontrata sull'incastro = Ma/W =
daN/cm²
tensione riscontrata in mezzeria = Ma-b/W =
daN/cm²
f = freccia riscontrata = q c ( 2 L³ - 2 c ² L + c ³)/384 E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
