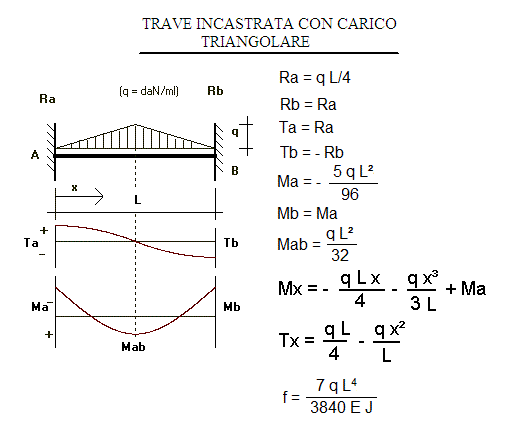

TRAVE INCASTRATA CON CARICO TRIANGOLARE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza trave = (per i decimali mettere la virgola)
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = (0,00 < x < L/2) =
cm
RISULTATI
Ra = q L/4 =
daN
Rb = Ra =
daN
Ma = - 5 q L²/96 =
daNm
Mb = Ma =
daNm
Mab = q L² /32 =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
Tx = q L / 4 - q x² / L=
daN
Mx = - q L x/4 - q x³/3 L + Ma =
daNm
tensione riscontrata in A = Ma/W =
daN/cm²
tensione riscontrata in B = Mb/W =
daN/cm²
tensione riscontrata in A-B = Ma-b/W =
daN/cm²
f = freccia riscontrata = 7 q L
4
/3840 E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
