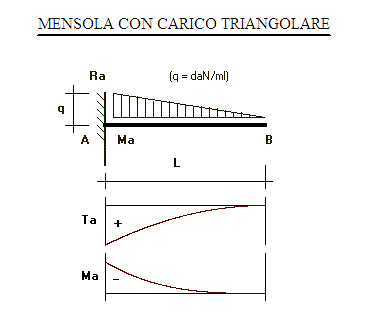

MENSOLA CON CARICO TRIANGOLARE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cm³
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = (0,00 < x < L) =
cm
RISULTATI
Ra = q L/2 =
daN
Ma = - q L ²/ 6 =
daNm
Mx = - q (L - x) ³/ 6 L =
daNm
Tx = q (L - x) ²/ 2 L =
daN
Ta = Ra =
daN
tensione riscontrata = Ma/W =
daN/cm²
f = freccia riscontrata = q L
4
/30 E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
