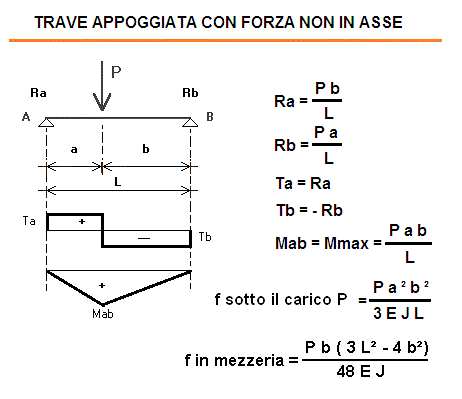

TRAVE APPOGGIATA CON FORZA NON IN ASSE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
a =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
b = L - a =
cm
Ra = P b/L =
daN
Rb = P a/L =
daN
Mab = Mmax = P a b/L =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
= tensione riscontrata = Mab/W =
daN/cm²
f = freccia riscontrata sotto il carico = P a ² b ²/3 E J L =
cm
f mezzeria = freccia riscontrata in mezzeria =
cm
famm = freccia ammissibile =
cm
1 daN = 1 Kg
