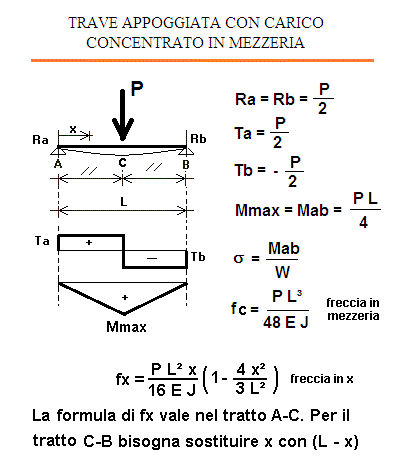

TRAVE APPOGGIATA CON CARICO CONCENTRATO IN MEZZERIA
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
amm = Tensione ammissibile =
daN/cm²
x ascissa nel punto x
cm
RISULTATI
Ra = Rb = P/2 =
daN
Mmax = Mab = P L /4 =
daNm
Ta = - Tb = P/2 =
daN
Tb =
daN
= tensione riscontrata = Mab/W =
daN/cm²
f = freccia riscontrata = P L³/48 E J =
cm
freccia ammissibile =
cm
fx = freccia in x =
cm
1 daN = 1 Kg
