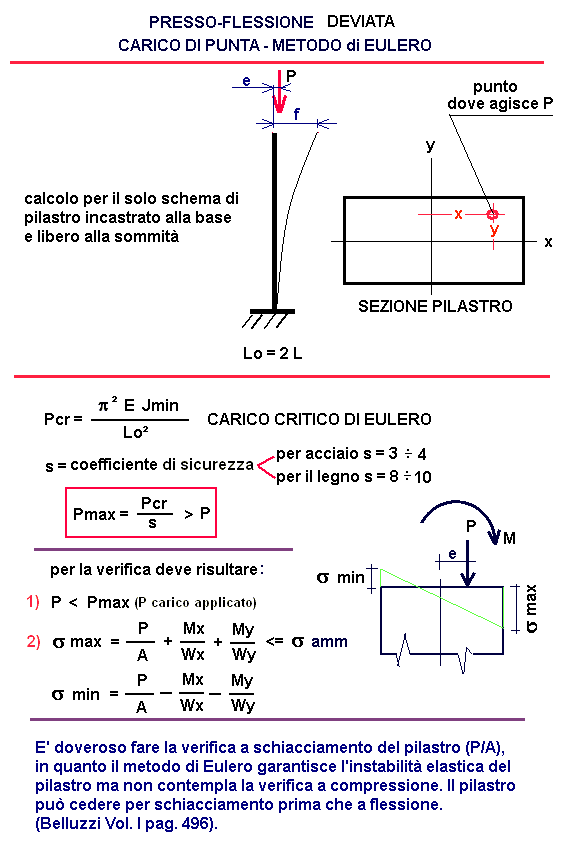

PRESSO FLESSIONE - CARICO DI PUNTA - METODO EULERO

Pilastri
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P = carico applicato (da verificare) =		daN
x = ascissa di P		cm
y = ordinata di P		cm
L = lunghezza reale del pilastro =		cm
A = Area della sezione =		cm²
E= Modulo di elasticità =		daN/cm²
Jx =		cm4
Jy =		cm4
Wx = modulo di resistenza in x =		cm3
Wy = modulo di resistenza in y =		cm3
s = coefficiente di sicurezza =		///
tensione amm. =		daN/cm²
RISULTATI
Lo = 2 L = lunghezza libera di flessione =		cm
Mx = P y =		daN m
My = P x =		daN m
Pcr = carico euleriano = ² E Jmin/Lo² =		daN
Pmax applicabile = Pcr/s (>= P ) =		daN
tensione max riscontrata = P/A + Mx/Wx + My/Wy =		daN/cm²
tensione min riscontrata = P/A - Mx/Wx - My/Wy=		daN/cm²
Jmin = (per il calcolo di Pcr) =		cm4
1 daN = 1 Kg
