INSERIRE I DATI |
per i decimali mettere il punto |
| P = carico applicato (da verificare) = |
| daN |
| M = Momento (da verificare) = |
| daN m |
| L = lunghezza reale del pilastro = |
| cm |
| Lo = lunghezza libera di flessione = |
| cm |
| A = Area della sezione = |
| cm² |
| E= Modulo di elasticità = |
| daN/cm² |
| Jmin = Momento d'inerzia minimo = |
| cm4 |
| W = modulo di resistenza (nella direzione di M) = |
| cm3 |
| s = coefficiente di sicurezza = |
| /// |
| tensione amm. = |
| daN/cm² |
RISULTATI |
|

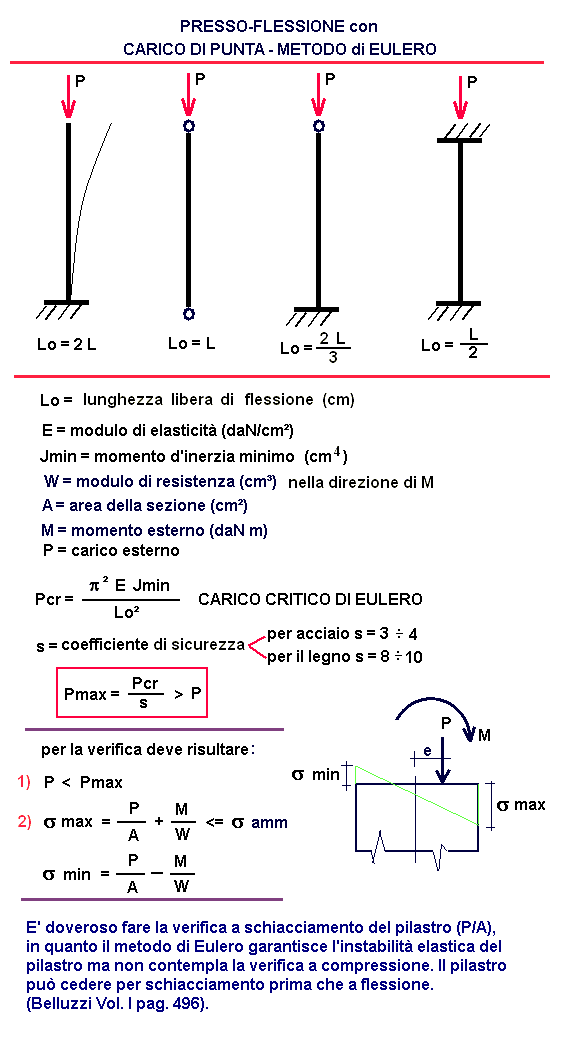

Pcr = carico euleriano =  ² E Jmin/Lo² = |
| daN |
| Pmax applicabile = Pcr/s (>= P ) = |
| daN |
| tensione max riscontrata = P/A + M/W = |
| daN/cm² |
| tensione min riscontrata = P/A - M/W = |
| daN/cm² |
| e = M/P = eccentricità di P = |
| cm |
| 1 daN = 1 Kg |  |
