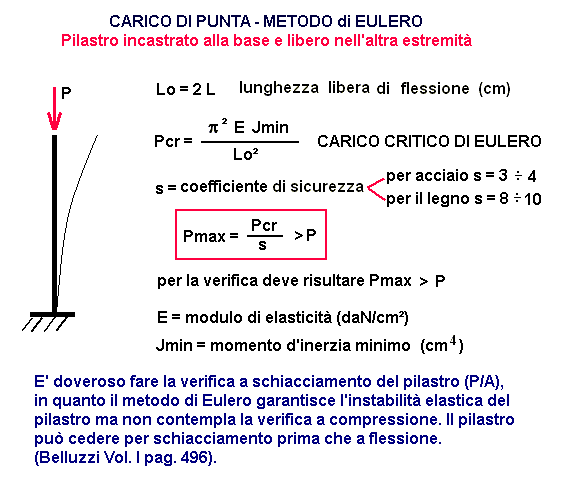

CARICO DI PUNTA - METODO EULERO
Pilastro incastrato alla base e libero nell'altra estremità
Pilastri
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P = carico applicato (da verificare) =
daN
L = lunghezza reale del pilastro =
cm
A = Area della sezione =
cm²
E= Modulo di elasticità =
daN/cm²
Jmin = Momento d'inerzia minimo =
cm
4
s = coefficiente di sicurezza =
///
Tensione ammissibile =
daN/cm²
RISULTATI
Lo = (2 L) = lunghezza libera di flessione =
cm
Pcr = carico euleriano =
² E Jmin/Lo² =
daN
Pmax applicabile = Pcr/s (>= P ) =
daN
Tensione riscontrata= P/A =
daN/cm²
1 daN = 1 Kg
