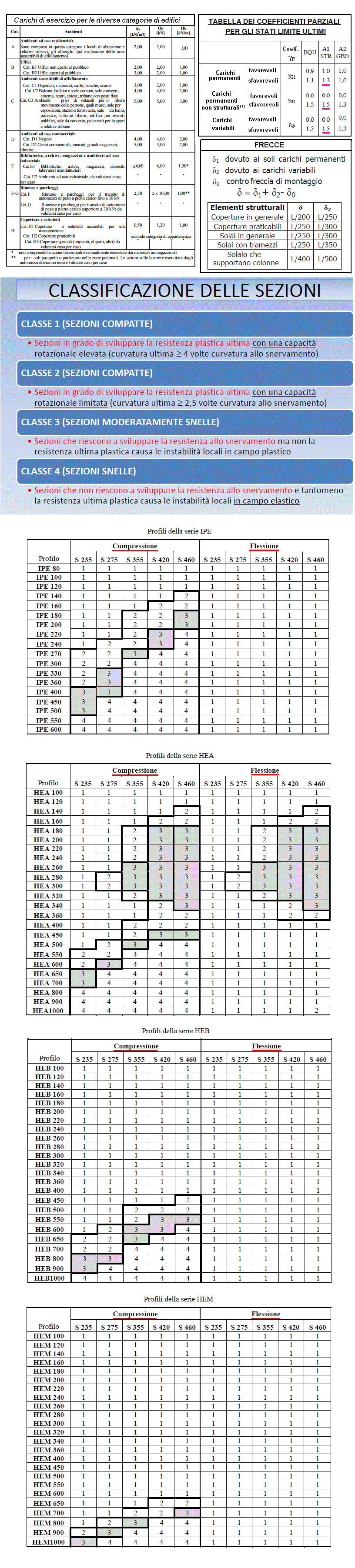

SEZIONE CLASSE 1 - TRAVE QUALSIASI

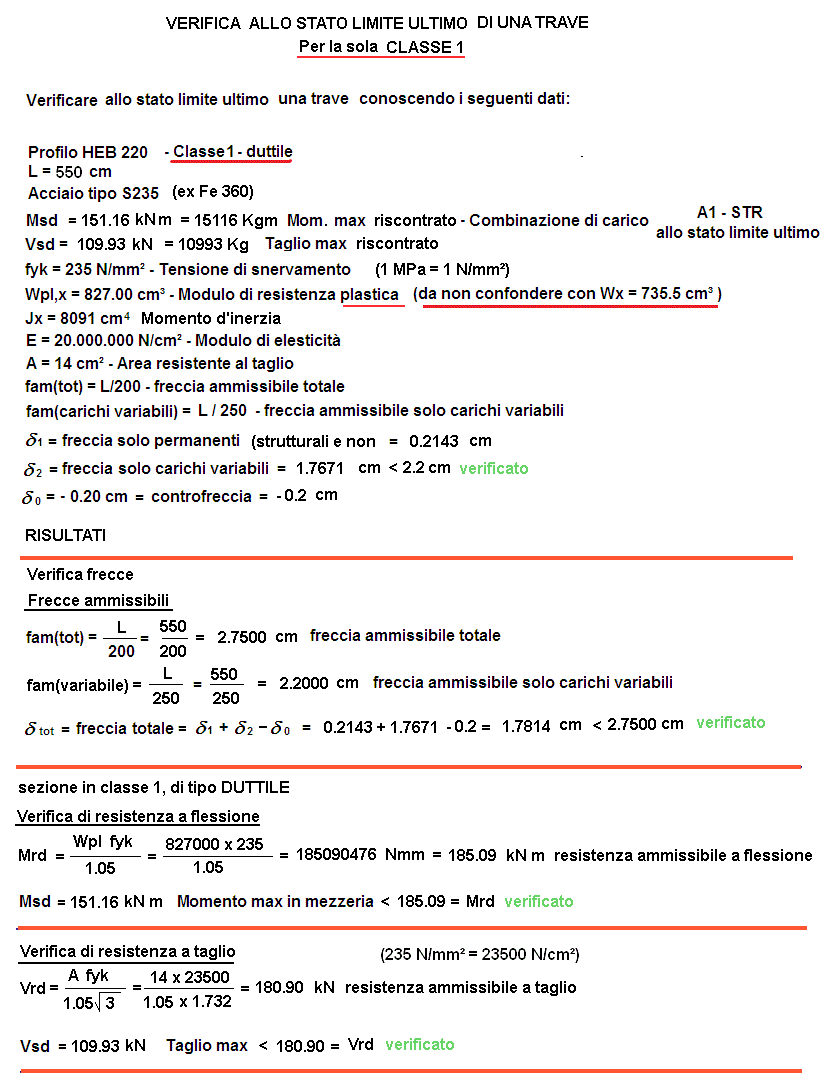

Calcolo allo stato limite ultimo
Stato limite di resistenza della STRUTTURA: A1 - STR
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI (Per i decimali mettere il punto)	1 daN = 1 Kg
fyk = TENSIONE DI SNERVAMENTO	N/mm²
L = lunghezza trave =	cm
Msd = momento riscontrato =	kNm
Vsd = Sforzo di taglio riscontrato =	kN
Wpl = modulo di resistenza plastica (da non confondere con Wx) =	cm³
A = area resistente al taglio	cm²
= freccia riscontrata solo carichi variabili =	cm
= freccia riscontrata solo carichi permanenti =	cm
= controfreccia (inserire solo valore negativo)	cm
fam = freccia ammissibile tot = L/	cm
fam = freccia ammissibile solo carichi variabili = L/	cm
RISULTATI
VERIFICA DEFORMAZIONI IN ESERCIZIO
= + - = freccia riscontrata totale =	cm
freccia ammissibile totale =	cm
= freccia riscontrata per solo carico variabile =	cm
freccia ammissibile per solo carico variabile =	cm
= freccia riscontrata per solo carico permanente (strutturale e non) =	cm
VERIFICA DI RESISTENZA A FLESSIONE
Mrd(p) resistenza ammissibile a flessione =	kN m
Msd resistenza a flessione riscontrata =	kN m
VERIFICA DI RESISTENZA A TAGLIO
Vrd(p) resistenza ammissibile a taglio	kN
Vsd resistenza a taglio riscontrata	kN
1 daN = 1 Kg
