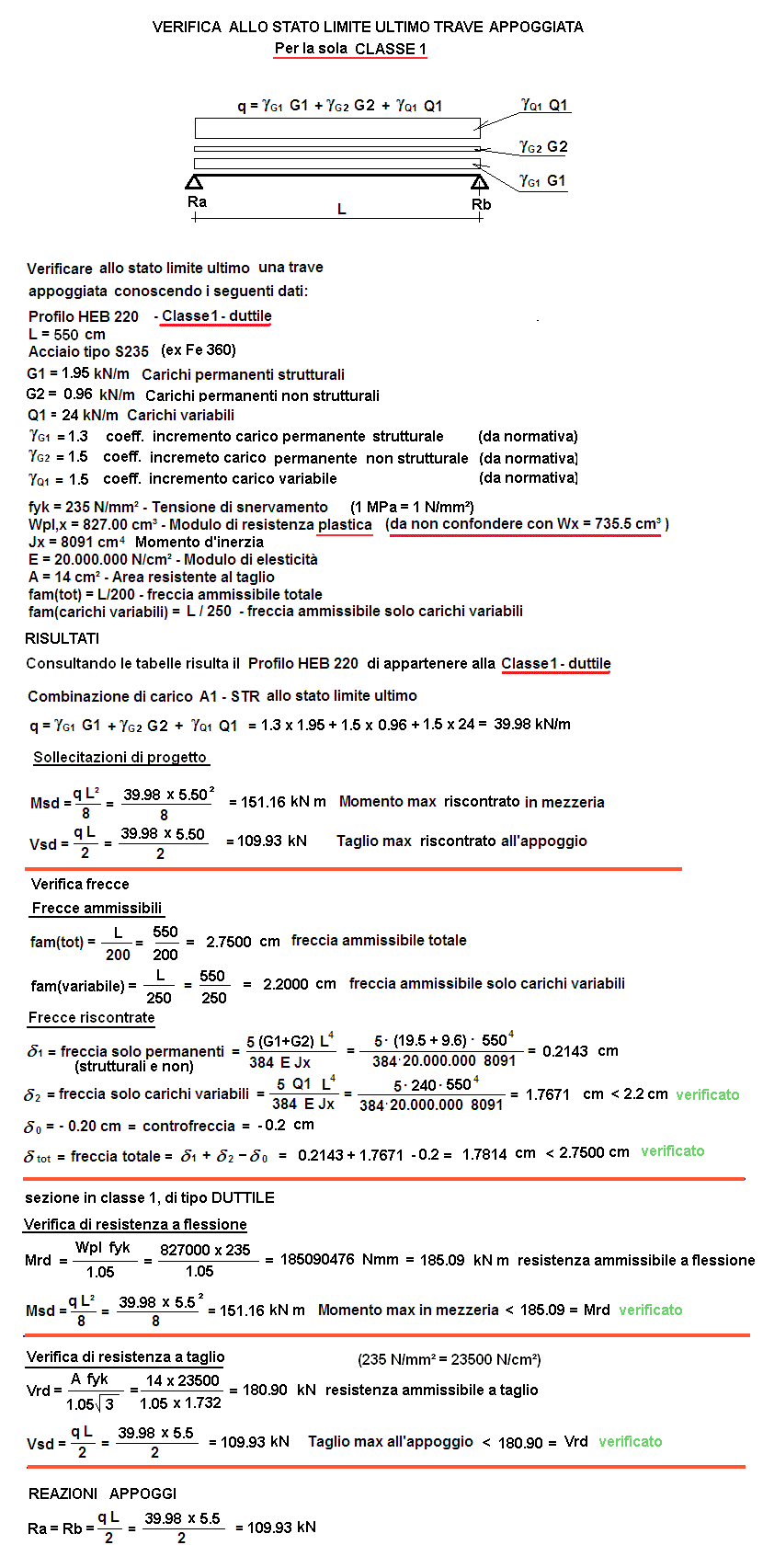

SEZIONE CLASSE 1 - TRAVE APPOGGIATA CON CARICO UNIFORMEMENTE DISTRIBUITO
Calcolo allo stato limite ultimo
Stato limite di resistenza della STRUTTURA: A1 - STR
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI (Per i decimali mettere il punto)	1 daN = 1 Kg
fyk = TENSIONE DI SNERVAMENTO	N/mm²
G1 = peso proprio permanente strutturale =	kN/m	Kg/m
G2 = peso proprio permanente non strutturale =	kN/m	Kg/m
Q1 = carico variabile =	kN/m	Kg/m
= coeff. di incremento carico permanente strutturale (norma italiana = 1.4)=
= coeff. di incremento carico permanente non strutturale =
= coeff. di incremento carico variabile =
L = lunghezza trave =	cm
E = modulo di elasticità =	N/cm²
J = momento d'inerzia =	cm4
Wpl = modulo di resistenza plastica (da non confondere con Wx) =	cm³
A = area resistente al taglio	cm²
= controfreccia (inserire valore negativo)	cm
fam = freccia ammissibile tot = L/	cm
fam = freccia ammissibile solo carichi variabili = L/	cm
RISULTATI
COMBILAZIONE DI CARICO A1-STR ALLO STATO LIMITE ULTIMO
q = *G1 + *G2 + *Q1 = carico di progetto	kN/m
Msd = q L²/8 =	kNm
Vsd = q L/2	kN
VERIFICA DEFORMAZIONI IN ESERCIZIO
= + - = freccia riscontrata totale =	cm
freccia ammissibile totale =	cm
= freccia riscontrata per solo carico variabile =	cm
freccia ammissibile per solo carico variabile =	cm
= freccia riscontrata per solo carico permanente (strutturale e non) =	cm
VERIFICA DI RESISTENZA A FLESSIONE
Mrd(p) resistenza ammissibile a flessione =	kN m
Msd resistenza a flessione riscontrata =	kN m
VERIFICA DI RESISTENZA A TAGLIO
Vrd(p) resistenza ammissibile a taglio	kN
Vsd resistenza a taglio riscontrata	kN
REAZIONI
Ra = Rb = reazioni agli appoggi	kN	Kg
1 daN = 1 Kg
