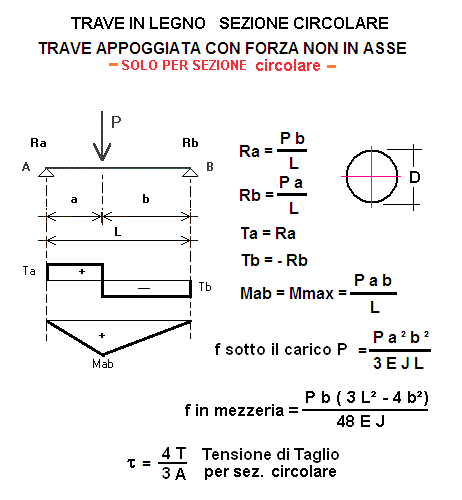

TRAVE APPOGGIATA CON FORZA NON IN ASSE
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
P = carico applicato =	daN
L = lunghezza trave =	cm
a =	cm
D = diametro sezione trave =	cm
E = modulo di elasticità =	daN/cm²
f ammissibile = L /	cm
Tensione ammissibile =	daN/cm²
amm = Tensione ammissibile a Taglio =	daN/cm²
RISULTATI
J = momento d'inerzia =	cm4
W = modulo di resistenza =	cm3
b = L - a =	cm
Ra = P b/L =	daN
Rb = P a/L =	daN
Mab = Mmax = P a b/L =	daNm
Ta = Ra =	daN
Tb = - Rb =	daN
= tensione riscontrata = Mab/W =	daN/cm²
= Tensione di Taglio riscontrata =	daN/cm²
f = freccia riscontrata sotto il carico = P a ² b ²/3 E J L =	cm
f mezzeria = freccia riscontrata in mezzeria =	cm
famm = freccia ammissibile =	cm
1 daN = 1 Kg
