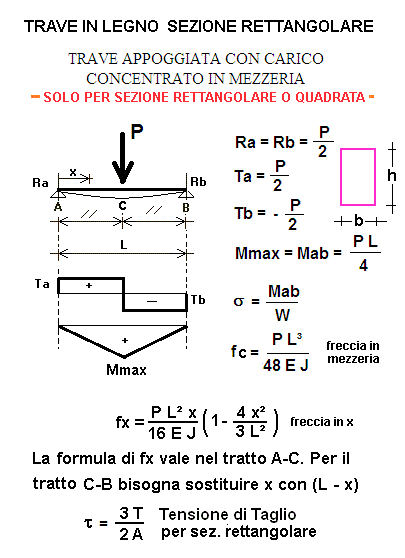

TRAVE APPOGGIATA CON CARICO CONCENTRATO IN MEZZERIA
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
P = carico applicato =	daN
L = lunghezza trave =	cm
h = altezza sezione trave =	cm
b = larghezza sezione trave =	cm
E = modulo di elasticità =	daN/cm²
f ammissibile = L /	cm
amm = Tensione ammissibile a flessione =	daN/cm²
amm = Tensione ammissibile a Taglio =	daN/cm²
x ascissa nel punto x	cm
RISULTATI
J = momento d'inerzia =	cm4
W = modulo di resistenza =	cm³
Ra = Rb = P/2 =	daN
Mmax = Mab = P L /4 =	daNm
Ta = - Tb = P/2 =	daN
Tb =	daN
= tensione riscontrata = Mab/W =	daN/cm²
f = freccia riscontrata = P L³/48 E J =	cm
freccia ammissibile =	cm
= Tensione di Taglio riscontrata =	daN/cm²
fx = freccia in x =	cm
1 daN = 1 Kg
