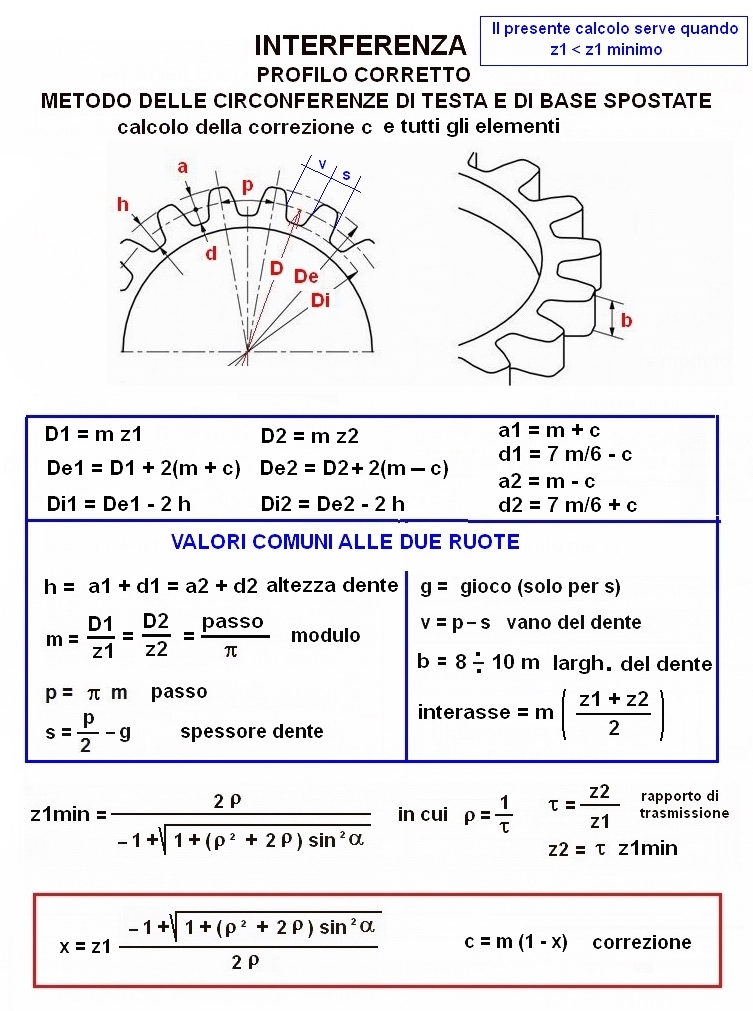

CALCOLO PROFILO CORRETTO
METODO DELLE CIRCONFERENZE DI TESTA E DI BASE SPOSTATE
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
z1 = N° denti ruota motrice
N°
= rapporto di trasmissione =
N°
= angolo di pressione =
gradi
m = modulo =
mm
g = gioco (verrà sottratto allo spessore del dente)
mm
coef = (se d = 7/6 m inserire 1.166;
se d = 1.25 m inserire 1.25 o valore a piacere)
mm
RISULTATI
z1 minimo con i decimali =
N°
z1 minimo arrotondato per eccesso=
N°
z2 =
z1 (non z1min) =
N°
1/
=
///
x =
mm
c = correzione (se si decide di applicare z1)
mm
ruota motrice
D1 =
mm
De1 =
mm
Di1 =
mm
a1 = m + c =
mm
d1 = coef m - c =
mm
ruota condotta
D2 =
mm
De2 =
mm
Di2 =
mm
a2 = m - c =
mm
d2 = coef m + c =
mm
elementi comuni
h = h1 = h2 = (a1 + d1) = (a2 + d2) = altezza dente
mm
p = passo =
m =
mm
s = spessore = p/2 - g =
mm
v = vano = p - s =
mm
interasse =
mm
zi per la continuità movimento deve essere:
(1 < zi <=2.3) (zi=1 eccezionale precisione) =
N°
zi = numero di denti simultaneamente in presa
