INSERIRE I DATI |
per i decimali usare il punto |

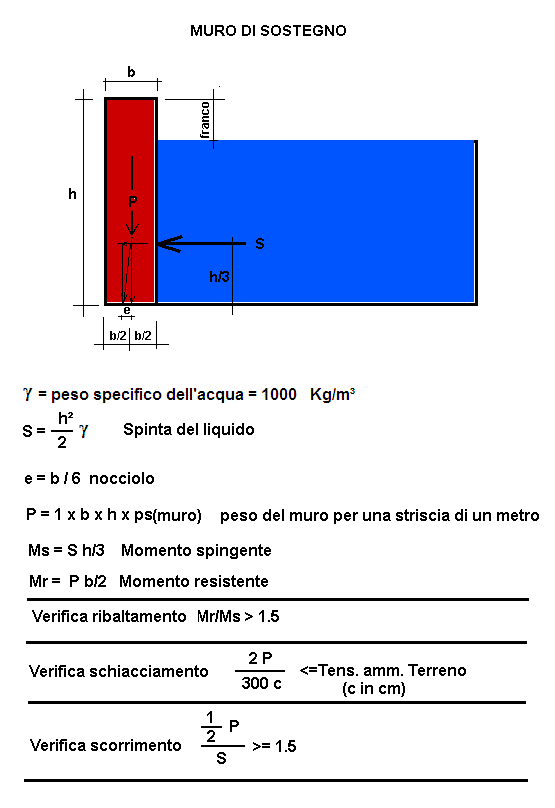

h =altezza muro = |
| m |
b = larghezza muro = |
| m |
psMuro = peso specifico muro = |
| Kg/m³ |
ps = peso specifico del liquido = |
| Kg/m³ |
tensione amm. terreno = |
| Kg/cm² |
RISULTATI |
|
S = spinta del liquido (per una striscia di un metro) = |
| Kg |
P = Peso proprio muro (per una striscia di un metro) = |
| Kg/m³ |
e = nocciolo (b/6) = |
| m |
Ms = Momento spingente (S h/3) = |
| Kgm |
Mr = Momento resistente (P b/2) = |
| Kgm |
Verifica ribaltamento (Mr/Ms > 1.5) = |
| /// |
Verifica schiacciamento 2 P /(300 c) <=Tens. amm. Terreno = |
| Kg/cm² |
Verifica scorrimento (P/2 S >= 1.5) = |
| /// |
c = b/3 = |
| cm |
|  |
