TURBINA AD ELICA - KAPLAN

TURBINE
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
H = salto netto (da 5 a 30 metri) =		m
Q = portata (> 8 m³/s)		m³/sec
v = rendim. volumetrico =		///
id = rendim. idraulico =		///
m = rendim. meccanico =		///
f = frequenza in Hz dell'alternatore (es.: 50 Hz)		Hz (Herz)
p = numero di coppie polari dell’alternatore =		///
Kug = coeff. (vedi tabella A) =		///
Kum = coeff. (vedi tabella A) =		///
RISULTATI
t = v id m = rendim. totale (da 0.8 a 0.9) =		///
ug = Velocità all'estremità palare =		m/sec
um = Velocità bordo mozzo =		m/sec
n = n. giri della girante (deve essere uguale a quello dell'alternatore) =		giri/min
Dg = diametro esterno pale =		m
Dm = diametro mozzo =		m
D = diametro medio = (Dg + Dm)/2 =		m
u = velocità periferica corrispondente al D (Diametro medio) =		m/sec
cm =		m/sec
c1u =		m/sec
1=		gradi
2 =		gradi
nc = numero caratteristico dei giri (400 < nc < 1000)		///
Pm = Potenza in KW		KW
Potenza in CV = t 1000 Q H/75 = (1CV = 0.736 KW)=		CV
K = n. caratteristico (per turbina ad elica da 2 a 3.5) =		///

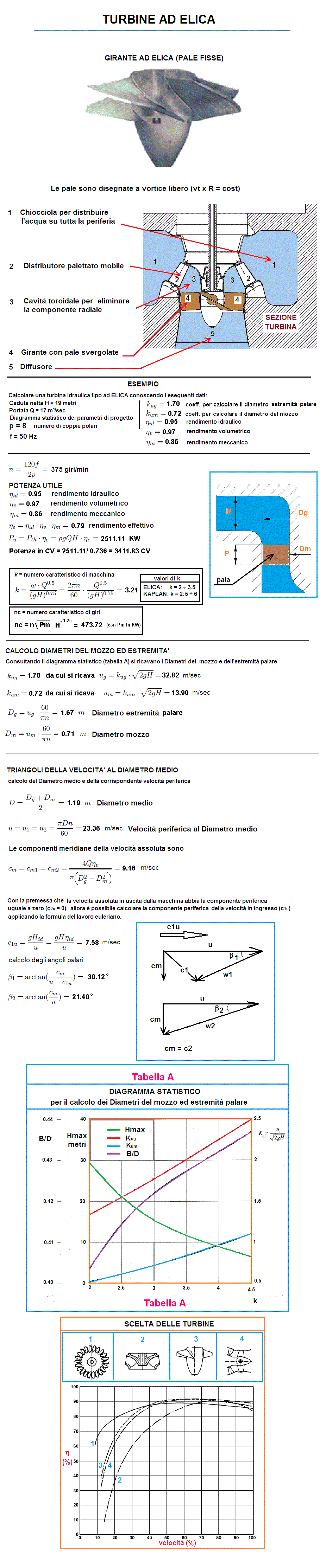

Le turbine ad elica e Kaplan (molto simili) sono macchine assiali a reazione con un numero di pale (fino a 6) disposte assialmente sul mozzo che interagiscono con un flusso d'acqua. Il distributore imposta il moto elicoidale, senza componente radiale della velocità. Sia il distributore che la girante possono essere a pale fisse (turbine a elica) o orientabili (Kaplan) in modo da avere un buon rendimento anche ai carichi parziali. Queste macchine sono indicate per modesti salti motori e delle grandi portate Q con conseguente elevato numero di giri caratteristico di norma maggiore delle turbine Francis.
