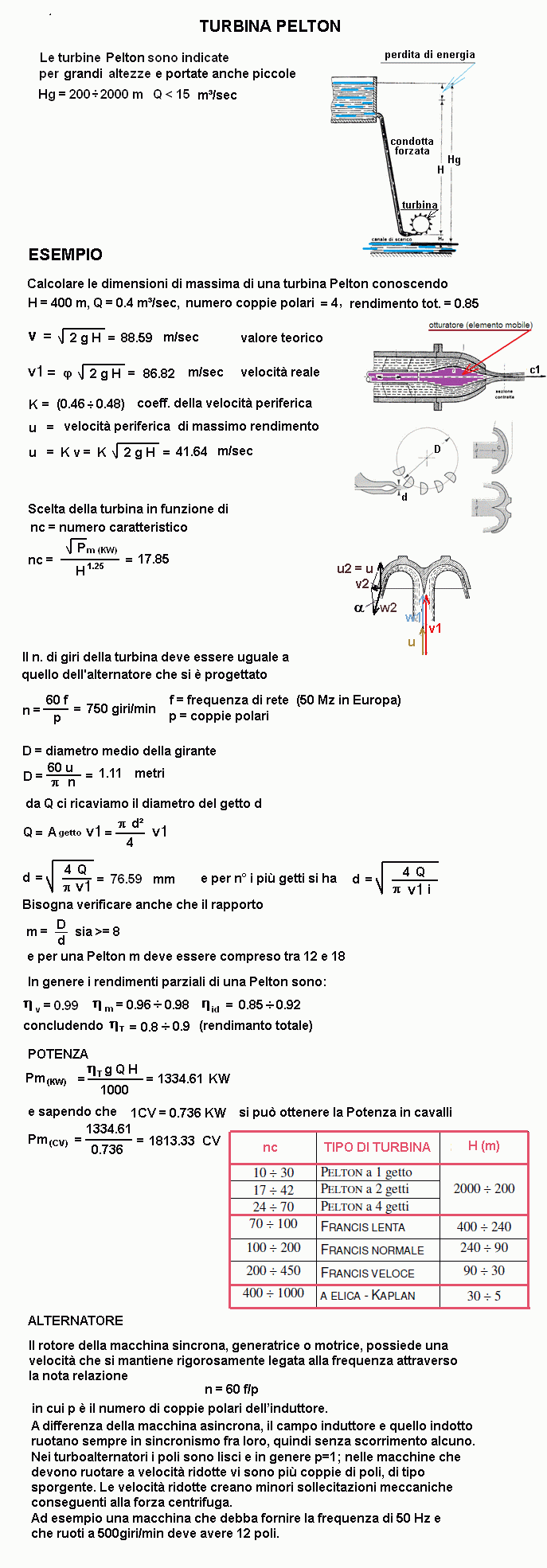

TURBINA PELTON

TURBINE
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
H = salto netto (tolte le perdite) (H da 200 a 2000 m) =		m
Q = portata (Q < 15 m³/s)		m³/sec
= coeff per perdite di energia di efflusso dal getto (da 0.96 a 0.98)=		///
t = rendim. totale (da 0.8 a 0.9)=		///
k = coeff. della velocità periferica (da 0.44 a 0.47)		///
f = frequenza in Hz dell'alternatore (es.: 50 Hz)		Hz (Herz)
p = numero di coppie polari dell’alternatore =		///
i = numero di getti =		///
= perdite per attrito lungo la pala (per calcolare w2)		///
a = angolo fatto da w2 con u (da 8° a 12°)		gradi
RISULTATI
v = Velocità teorica con cui l'acqua esce dal distributore =		m/sec
v1 = Velocità reale con cui l'acqua esce dal distributore =		m/sec
u = k v = Velocità di max rendimento =		m/sec
n = numero di giri della girante (deve essere uguale a quello dell'alternatore) =		giri/min
D = diametro medio della girante = 60 u /( n) =		m
dg = diametro del getto =		mm
Np = n. di pale = 15+D/(2 d) (dettata dall'esperienza) =		///
m = rapporto D/dg - per una Pelton deve essere compreso tra 12 e 18 =		///
nc = numero caratteristico dei giri ( <= 70)		///
Pm = Potenza in KW		KW
Pm = Potenza in CV = t 1000 Q H/75 (1CV = 0.736 KW) =		CV
w1 = v1 - u =		m/sec
w2 = w1 =		m/sec
v2 =		m/sec
