tecnica delle costruzioni

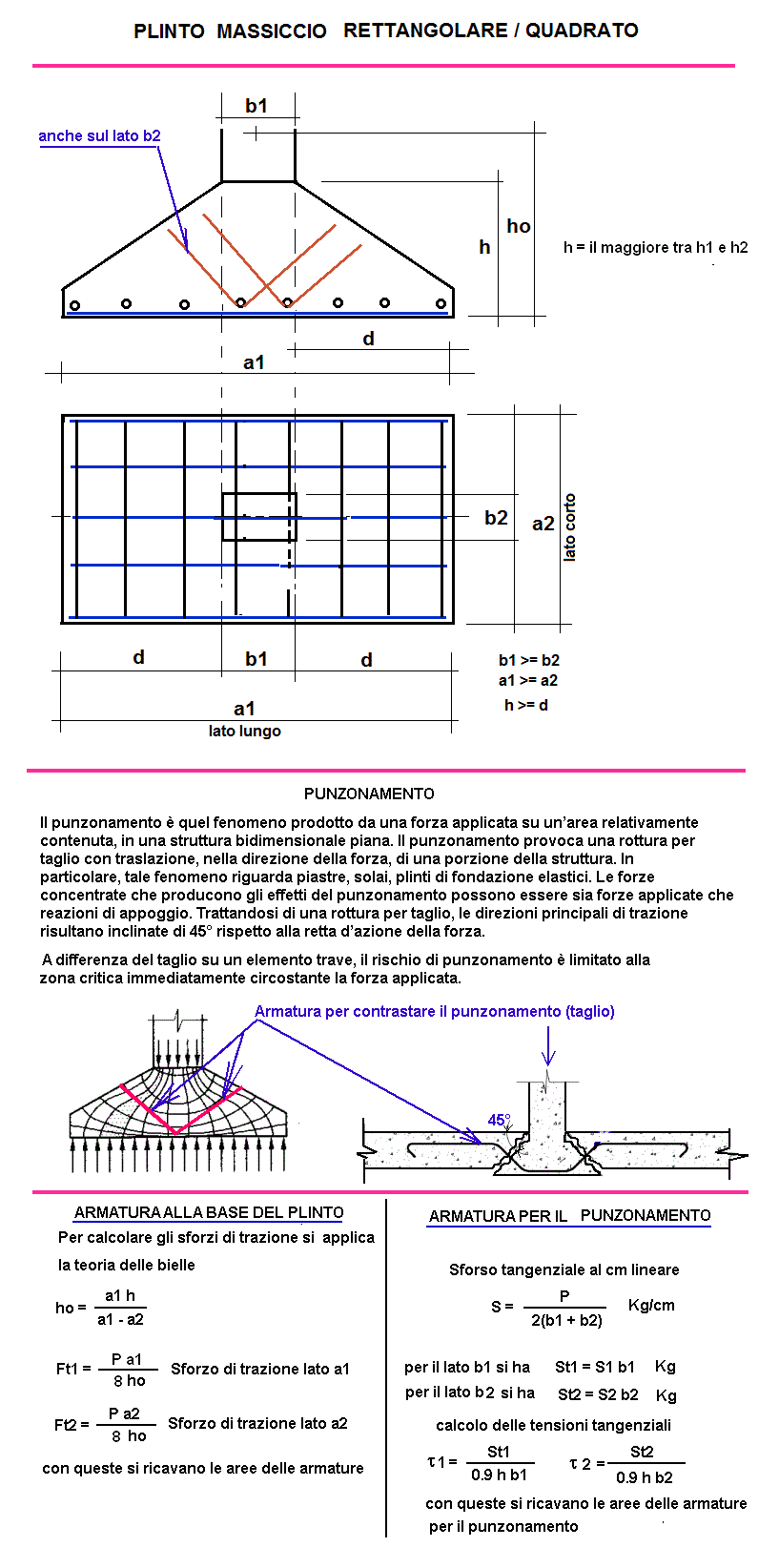

PROGETTO PLINTO DI FONDAZIONE
- RETTANGOLARE O QUADRATO
plinti
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali usare il punto
P = carico sul pilastro
daN
b1 = lato lungo pilastro
cm
b2 = lato corto pilastro=
cm
s
amm. terreno
daN/m²
Rck
daN/m²
s
a = amm. acciaio
daN/m³
diametro tondini scelto =
mm
RISULTATI
sigma C =
daN/cm²
Area base plinto =
cm²
b3 = b1/b2 (rapporto tra i lati del plilastro)
cm
a1 = lato lungo plinto
cm
a2 = lato corto plinto
cm
s
t = soll. terreno riscontrata
daN/cm²
h1
cm
h2
cm
h (il maggiore tra h1 ed h2)
cm
ho
cm
Ft1 = Sforzo di trazione lato a1
daN
Ft2 = Sforzo di trazione lato a2
daN
Aa1 = armatura lato a1
cm²
Aa2 = armatura lato a2
cm²
verifica d1 = (a1 - b1)/2 deve risultare <= h
cm
verifica d2 = (a2 - b2)/2 deve risultare <= h
cm
Numero tondini necessari lato a1
N°
Numero tondini necessari lato a2
N°
---------------Verifica a PUNZONAMENTO---------------
-----PUNZONAMENTO-----
----------
Sforzo tangenziale lato b1
daN
Sforzo tangenziale lato b2
daN
tau1
daN/cm²
tau2
daN/cm²
Aa1-punzonamento = Area armatura lato a1
cm²
Aa2-punzonamento = Area armatura lato a2
cm²
Numero tondini lato a1 per punzonamento posti a 45°
N°
Numero tondini lato a2 per punzonamento posti a 45°
N°
tauMin
daN/cm²
tauMax (da non superare in ogni caso)
daN/cm²
1 daN = 1 Kg
