INSERIRE I DATI |
per i decimali mettere il punto |
q = sovraccarico = |
daN/ml |
L = lunghezza = |
cm |
h = dislivello = |
cm |
J = mom. inerzia = |
cm4 |
W = mod. di resistenza = |
cm3 |
E = mod. di elasticità = |
daN/cm² |
f amm. = L / |
cm |
tensione amm. = |
daN/cm² |
RISULTATI |
|
= |
gradi |
c = lunghezza rampa = |
cm |
Ra = |
daN |
Hb = Ra = |
daN |
Vb = |
daN |
Ta = |
daN |
Tb = |
daN |
Na = Sforzo di compressione in A |
daN |
Nb = Sforzo di compressione in B |
daN |
N = sforzo compressione a metà trave = |
daN |
Mmax = |
daNm |
tensione riscontrata = Mmax/W = |
daN/cm² |

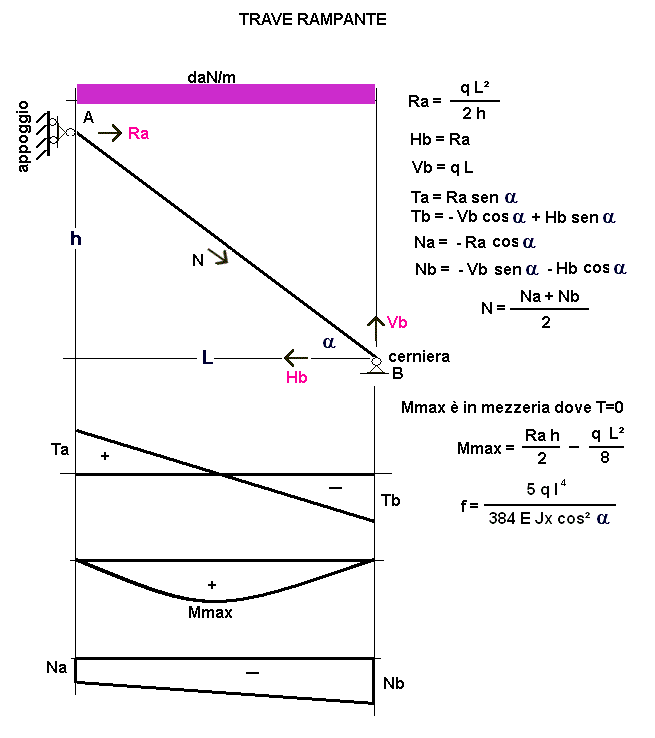

f = freccia riscontrata = 5 q L4/384 E J cos² = |
cm |
freccia ammissibile = |
cm |
1 daN = 1 Kg |  |
