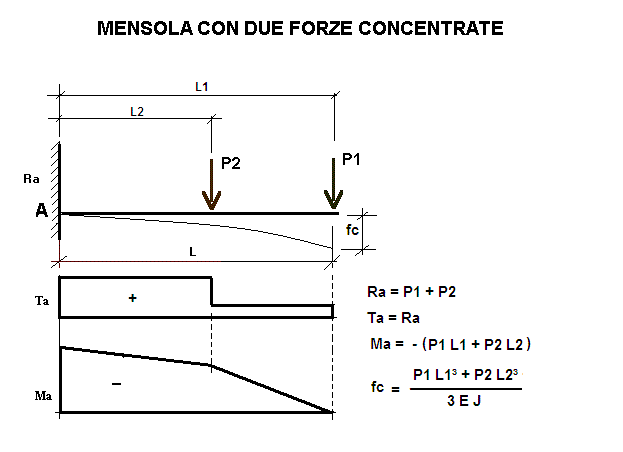

MENSOLA CON DUE FORZE CONCENTRATE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P1 =
daN
P2 =
daN
L1 =
cm
L2 =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
Ra = P1 + P2 =
daN
Ma = - (P1 L1+ P2 L2) =
daNm
Ta = Ra =
daN
A = tensione Max riscontrata in A = Ma/W =
daN/cm²
f = freccia max riscontrata = P1 L1³+ P2 L2³ /3 E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
