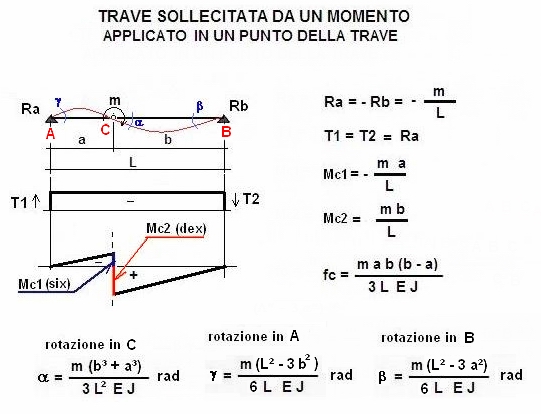

TRAVE SOLLECITATA DA UN MOMENTO APPLICATO IN UN PUNTO DELLA TRAVE
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
m = momento applicato in c
daN m
L = Lunghezza trave
cm
a =
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
b = L - a =
cm
Ra = - m/L =
daN
Rb = -Ra
daN
Ta = Tb = Ra
daN
Mc1 (six) = - m a/L =
daN m
Mc2 (dex) = m b/L =
daN m
c1 = tensione riscontrata in c1(Six) =
Mc1/W =
daN/cm²
c2 = tensione riscontrata in c2(Dex) =
Mc2/W =
daN/cm²
fc = m a b(b - a)/(3 L E J) =
cm
freccia ammissibile =
cm
alfa radianti = rotazione in C
rad
alfa gradi = rotazione in C
gradi
gamma gradi = rotazione in A
gradi
beta gradi = rotazione in B
gradi
1 daN = 1 Kg
