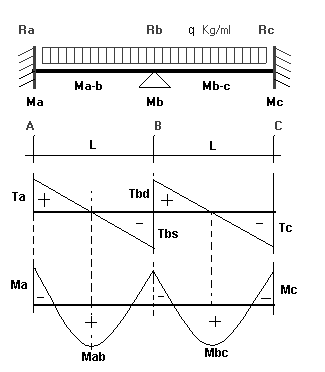

TRAVE CONTINUA INCASTRATA AGLI ESTREMI E UN APPOGGIO INTERMEDIO
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione ammissibile =
daN/cm²
RISULTATI
Ra = 0,5 q L =
daN
Rb = q L =
daN
Rc = 0,5 q L =
daN
Ta = q L/2 =
daN
Tb(s) = - q L/2 =
daN
Tb(d) = q L/2 =
daN
Tc = - q L/2 =
daN
Ma = - q L²/12 =
daNm
Mb = - q L²/12 =
daNm
Mc = - q L²/12 =
daNm
Mab = q L²/24 =
daNm
Mbc = q L²/24 =
daNm
a = tensione riscontrata in A =
Ma/W =
daN/cm²
ab = tensione riscontrata A-B =
Mab/W =
daN/cm²
freccia ammissibile
cm
f = freccia riscontrata = 0.026 L
4
/E J
cm
1 daN = 1 Kg
