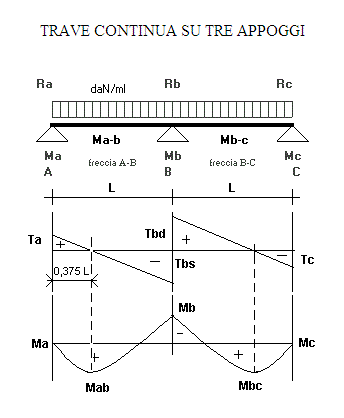

TRAVE CONTINUA SU TRE APPOGGI
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione ammissibile =
daN/cm²
RISULTATI
Ra = 0,375 q L =
daN
Rb = 1,25 q L =
daN
Rc = 0,375 q L =
daN
Ma = 0 =
daNm
Mb = - q L²/8 =
daNm
Mc = 0
daNm
Mab = q L²/14,3 =
daNm
Mbc = q L²/14,3 =
daNm
Ta = 0,375 q L =
daN
Tb(six) = - 0,625 q L =
daN
Tb(dex) = 0,625 q L =
daN
Tc = -0,375 q L =
daN
b = tensione riscontrata =
Mb/W =
daN/cm²
ab = tensione riscontrata =
Mab/W =
daN/cm²
f = freccia riscontrata in A-B e B-C = 0.0054 q L
4
/E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
