VERIFICA SERRAGGIO BULLONE - (TRAZIONE E TORSIONE) -

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto

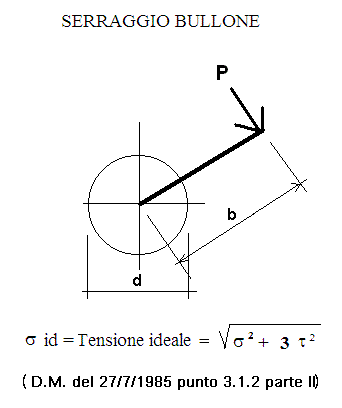

P = sforzo applicato all'impugnatura della chiave =	daN
b = lunghezza braccio della chiave =	cm
d = diametro del gambo bullone (detrarre il filetto) =	cm
tensione ammissibile =	daN/cm²
RISULTATI
A = Area sezione bullone =	cm²
Q = sforzo di trazione lungo l'asse del bullone =	daN
Wt = modulo di resistenza a torsione = d³/16 = 0,2 d³ =	cm³
Mt (in Kg x cm) = Momento torcente = P b =	daNcm
Mt (in Kg x m) =	daNm
tensione di trazione riscontrata = Q/A =	daN/cm²
tensione di torsione riscontrata = Mt/Wt =	daN/cm²
Tensione Ideale riscontrata =	daN/cm²
1 daN = 1 Kg
