INSERIRE I DATI |
per i decimali mettere il punto |
P = sforzo di trazione = |
daN |

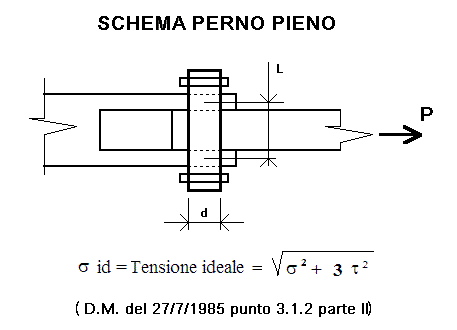

d = diametro perno pieno = |
cm |
L = distanza appoggi = |
cm |
tensione ammissibile = |
daN/cm² |
RISULTATI |
|
r = d/2 = |
cm |
A = r² = area perno = |
cm² |
M = P L/4 = |
daNcm |
W = modulo di resistenza = 0,0982 d³ = |
cm³ |
T = sforzo di taglio = P/2 = (sezione doppia) |
daN |
tensione per flessione = M/W = |
daN/cm² |
tensione di taglio sul bullone = 4 T/3 A = |
daN/cm² |
s = tensione ideale riscontrata = |
daN/cm² |
1 daN = 1 Kg |  |
