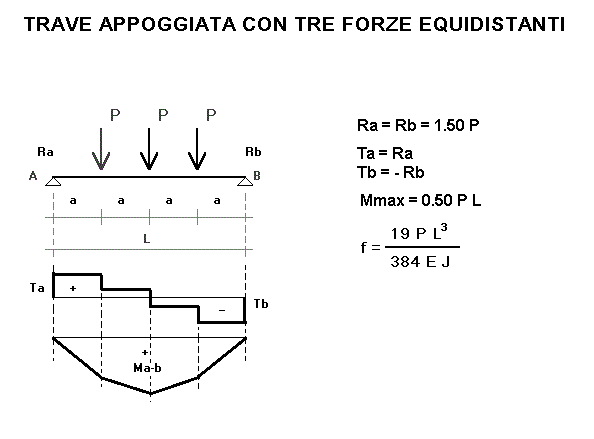

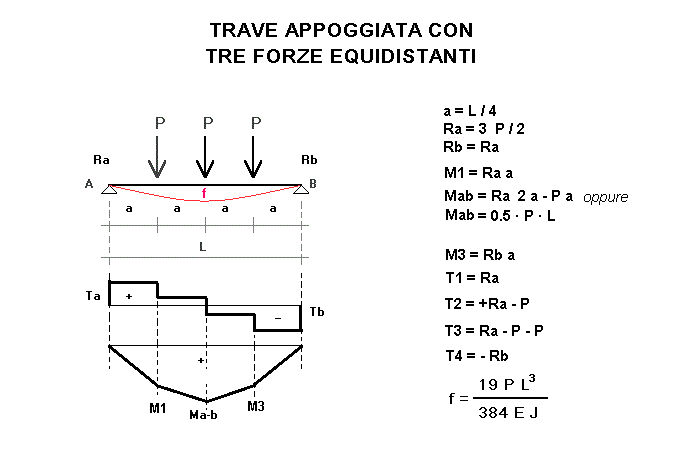

TRAVE APPOGGIATA CON TRE FORZE EQUIDISTANTI
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
a = L/4 =
cm
Ra = Rb = 3 P/2 =
daN
Mmax = Ma-b = 0,5 P L =
daNm
Ta = Ra =
daN
Tb = -Ra =
daN
= tensione riscontrata = Mab/W =
daN/cm²
f = freccia riscontrata = 19 P L³/384 E J =
cm
famm = freccia ammissibile =
cm
1 daN = 1 Kg
