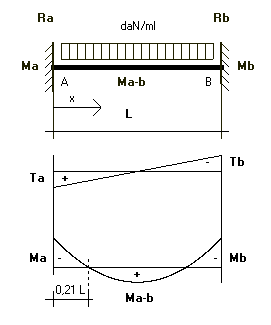

TRAVE INCASTRATA CON CARICO UNIFORME
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza trave =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
Ra = Rb = q L/2 =
daN
Ma = Mb = - q L²/12 =
daNm
Mab = q L²/24 =
daNm
Ta = Ra =
daN
Tb =-Rb =
daN
ab = tensione riscontrata in mezzeria =
Mab/W =
daN/cm²
a = tensione riscontrata agli incastri =
Ma/W =
daN/cm²
f = freccia riscontrata =
q L
4
/ 384 E J =
cm
freccia ammissibile =
cm
il Momento = 0 per x = 0.21 L =
cm
1 daN = 1 Kg
