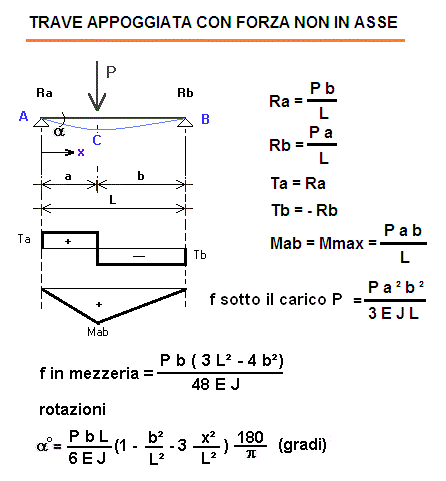

TRAVE APPOGGIATA CON FORZA NON IN ASSE
Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
P = carico applicato =	daN
L = lunghezza trave =	cm
a =	cm
J = momento inerzia =	cm4
W = modulo di resistenza =	cm³
E = modulo di elasticità =	daN/cm²
f ammissibile = L /	cm
Tensione ammissibile =	daN/cm²
x = ascissa x a piacere (x< = L)	cm
RISULTATI
b = L - a =	cm
Ra = P b/L =	daN
Rb = P a/L =	daN
Mab = Mmax = P a b/L =	daNm
Ta = Ra =	daN
Tb = - Rb =	daN
= tensione riscontrata = Mab/W =	daN/cm²
f = freccia riscontrata sotto il carico = P a ² b ²/3 E J L =	cm
f mezzeria = freccia riscontrata in mezzeria =	cm
famm = freccia ammissibile =	cm
rotazioni
alfa in x = rotazione in x a piacere (da 0 ÷ L)	gradi
1 daN = 1 Kg
