INSERIRE I DATI |
per i decimali usare il punto |
qa = sovraccarico = |
daN/ml |
qb = sovraccarico = |
daN/ml |
L = lunghezza = |
cm |
J = momento inerzia = |
cm4 |
W = modulo di resistenza = |
cmc |
E = modulo di elasticità = |
daN/cm² |
f amm. = L / |
cm |
tensione ammissibile = |
daN/cm² |
RISULTATI |
|

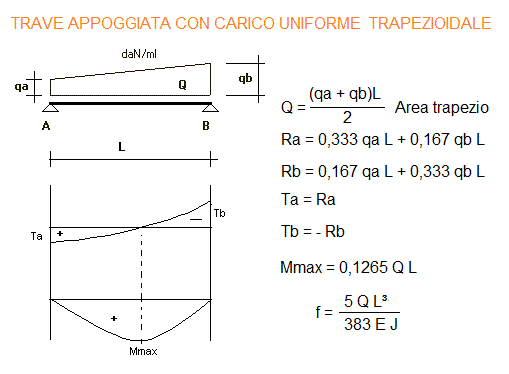

Q = (qa + qb)L / 2 = (area trapezio) = |
daN |
Ra = 0,333 qa L + 0,167 qb L =
| daN |
Rb = 0,167 qa L + 0,333 qb L = |
daN |
Mmax = 0,1265 Q L = |
daNm |
Ta = Ra = |
daN |
Tb = - Rb = |
daN |
tensione riscontrata = Mmax/W = |
daN/cm² |
f = freccia riscontrata = 5 Q L³/ 383 E J = |
cm |
freccia ammissibile = |
cm |
1 daN = 1 Kg |  |
