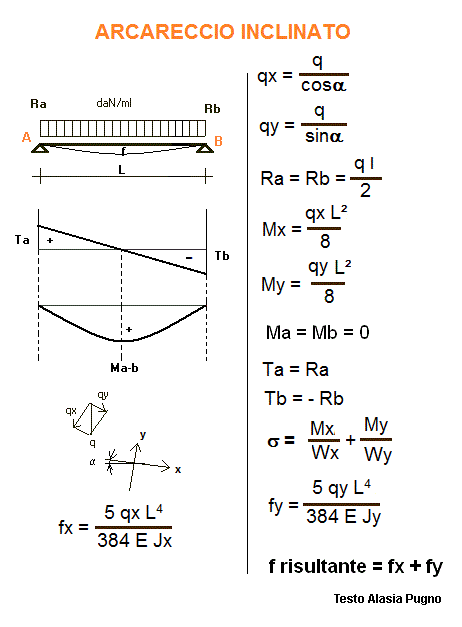

ARCARECCIO - flessione deviata -
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/m
L = lunghezza trave =
cm
= inclinazione profilo della sezione =
gradi
Jx = Momento inerzia =
cm
4
Jy = momento inerzia =
cm
4
Wx = modulo di resistenza =
cm³
Wy = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
sen
=
///
cos
=
///
qx = q cos
=
daN/m
qy = q sin
=
daN/m
Ra = Rb = q l/2 =
daN
Rb = Ra =
daN
Mx = qx L²/8 =
daNm
My = qy L²/8 =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
= tensione Max riscontrata =
Mx/Wx + My/Wy =
daN/cm²
f = freccia riscontrata (solo flessione retta di q) =
cm
fx = 5 qx L
4
/384 E Jx =
cm
fy = 5 qy L
4
/384 E Jy =
cm
freccia risultante = fx + fy
cm
freccia ammissibile =
cm
1 daN = 1 Kg
