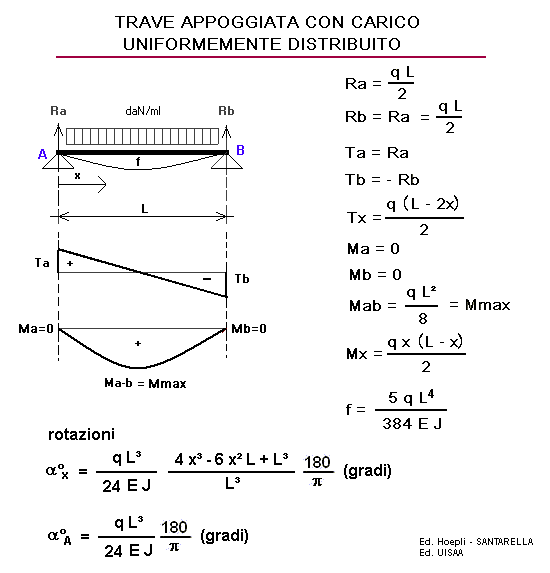

TRAVE APPOGGIATA CON CARICO UNIFORME
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico + peso proprio =
daN/ml
L = lunghezza trave =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
x = (0,00 < x < L) =
cm
RISULTATI
Ra = Rb = q L/2 =
daN
Ma = Mb = 0 =
daNm
Mab = q L²/8 =
daNm
Mx = q x (L - x ) /2=
daNm
Tx = q (L - 2 x) /2 =
daN
Ta = - Tb = q L/2 =
daN
Tb =
daN
A-B = tensione riscontrata in mezzeria =
Ma-b/W =
daN/cm²
f = freccia riscontrata in mezzeria = 5 q L
4
/384 E J =
cm
freccia nel punto x a scelta =
cm
freccia ammissibile =
cm
rotazioni
alfa in x = rotazione in x a scelta (0 ÷ L)
gradi
alfa in A = rotazione in A o B
gradi
1 daN = 1 Kg
