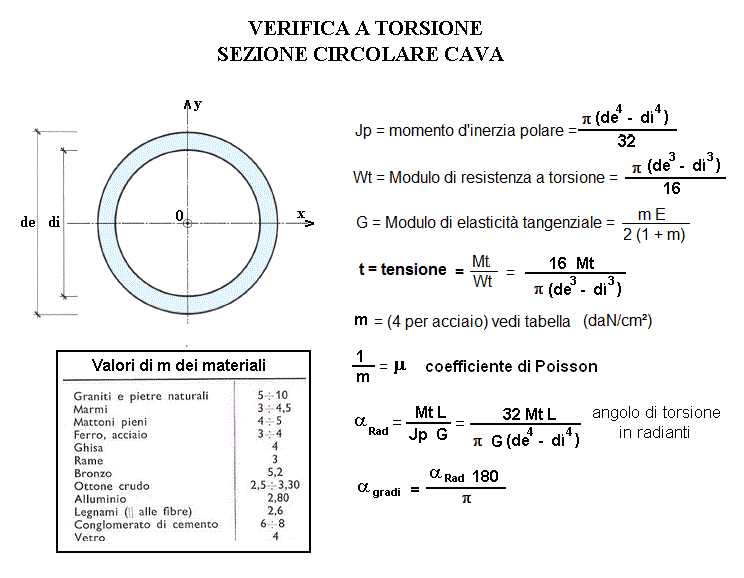

VERIFICA A TORSIONE SEZIONE CIRCOLARE CAVA
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
Mt = Momento torcente =
daNm
L = lunghezza elemento =
cm
de = diametro esterno=
cm
di = diametro interno=
cm
E = Modulo di elasticità =
daN/cm²
m = (4 per acciaio) vedi tabella
daN/cm²
tensione ammissibile a taglio =
daN/cm²
RISULTATI
Jp = momento d'inerzia polare =
cm
4
Wt = Modulo di resistenza a torsione =
cm³
G = Modulo di elasticità tangenziale = m E/2 (1 + m) =
daN/cm²
= angolo di torsione in radianti =
radianti
= angolo di torsione in gradi decimali =
gradi
= angolo di torsione (gradi, primi e secondi) =
°
'
"
= tensione riscontrata =
Mt/Wt = (solo tensione di taglio)
daN/cm²
1 daN = 1 Kg
