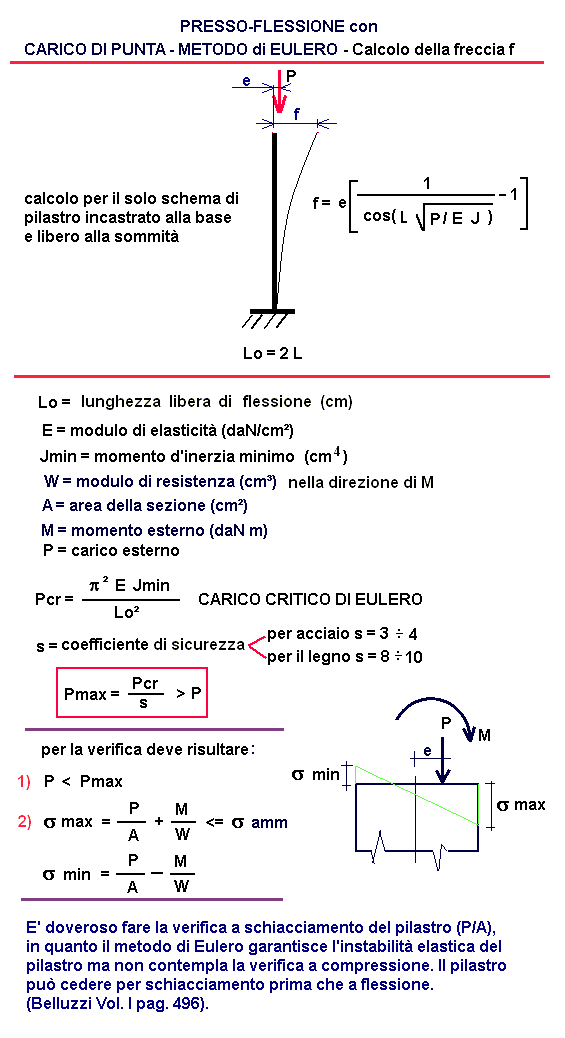

PRESSO FLESSIONE - CARICO DI PUNTA - METODO EULERO
Pilastri
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P = carico applicato (da verificare) =
daN
M = Momento (da verificare) =
daN m
L = lunghezza reale del pilastro =
cm
A = Area della sezione =
cm²
E= Modulo di elasticità =
daN/cm²
Jmin = Momento d'inerzia minimo =
cm
4
W = modulo di resistenza (nella direzione di M) =
cm
3
s = coefficiente di sicurezza =
///
tensione amm. =
daN/cm²
RISULTATI
Lo = 2 L = lunghezza libera di flessione =
cm
Pcr = carico euleriano =
² E Jmin/Lo² =
daN
Pmax applicabile = Pcr/s (> P ) =
daN
tensione max riscontrata = P/A + M/W =
daN/cm²
tensione min riscontrata = P/A - M/W =
daN/cm²
e = M/P = eccentricità di P =
cm
f =
cm
1 daN = 1 Kg
