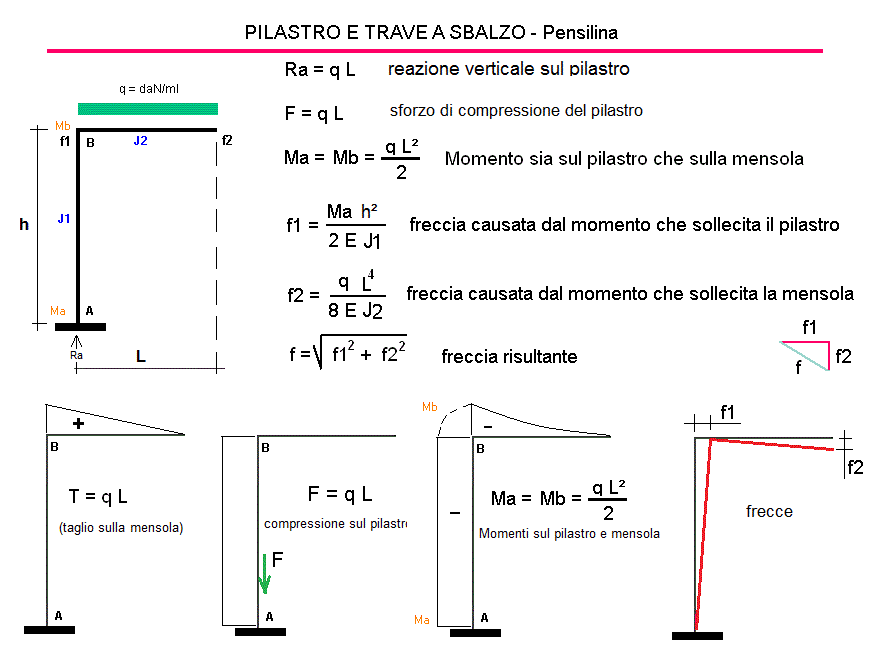

PORTALE SEMPLICE PERFETTAMENTE INCASTRATO

Telai
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
q =		daN/m
L =		cm
h =		cm
J1 = Momento d'Inerzia pilastro =		cm4
J2 = Momento d'Inerzia mensola =		cm4
W1 = modulo di resistenza pilastro =		cm³
W2 = modulo di resistenza mensola =		cm³
E = Modulo di elasticità (sia del pilastro che della mensola)		daN/cm²
Sezione pilastro =		cm²
f ammissibile = L /		cm
Tensione ammissibile =		daN/cm²
RISULTATI
Ra =		daN
F = Sforzo di compressione su pilastro		daN
Ma = Momento su pilastro e mensola		daN m
Mb = Momento su pilastro e mensola		daN m
sa = tensione riscontrata sul pilastro = Ra/Sez.+ Mb/W1 =		daN/cm²
sb = tensione riscontrata sulla mensola = Mb/W =		daN/cm²
f1 = freccia del pilastro		cm
f2 = freccia della mensola =		cm
f = freccia totale =		cm
f1amm = freccia amm. pilastro =		cm
f2amm = freccia amm. mensola =		cm
1 daN = 1 Kg
