Idraulica

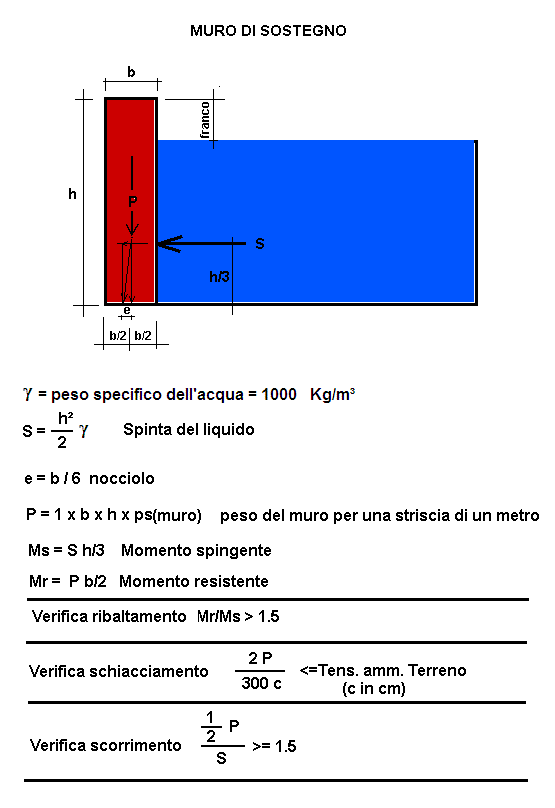

MURO DI SOSTEGNO

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
h =altezza muro =		m
b = larghezza muro =		m
psMuro = peso specifico muro =		Kg/m³
ps = peso specifico del liquido =		Kg/m³
tensione amm. terreno =		Kg/cm²
RISULTATI
S = spinta del liquido (per una striscia di un metro) =		Kg
P = Peso proprio muro (per una striscia di un metro) =		Kg/m³
e = nocciolo (b/6) =		m
Ms = Momento spingente (S h/3) =		Kgm
Mr = Momento resistente (P b/2) =		Kgm
Verifica ribaltamento (Mr/Ms > 1.5) =		///
Verifica schiacciamento 2 P /(300 c) <=Tens. amm. Terreno =		Kg/cm²
Verifica scorrimento (P/2 S >= 1.5) =		///
c = b/3 =		cm
