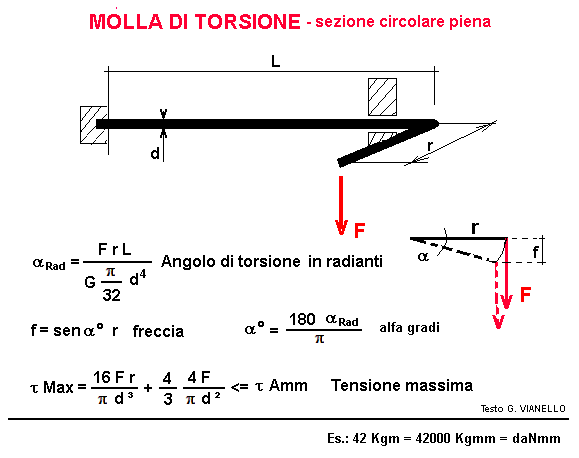

MECCANICA - MOLLA di TORSIONE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
F = carico =
Kg
r = raggio (braccio) =
mm
d = diametro della barra
mm
L =
mm
G = modulo di elasticità tangenziale
Kg/mm
2
ts = Tensione ammissibile (vedi grafico Pohl)
Kg/mm
2
RISULTATI
Mt = Momento Torcente =
Kgmm
Tau = tensione riscontrata =
Kg/mm²
teta = angolo di rotazione
gradi
f = freccia
mm
1 daN = 1 Kg
