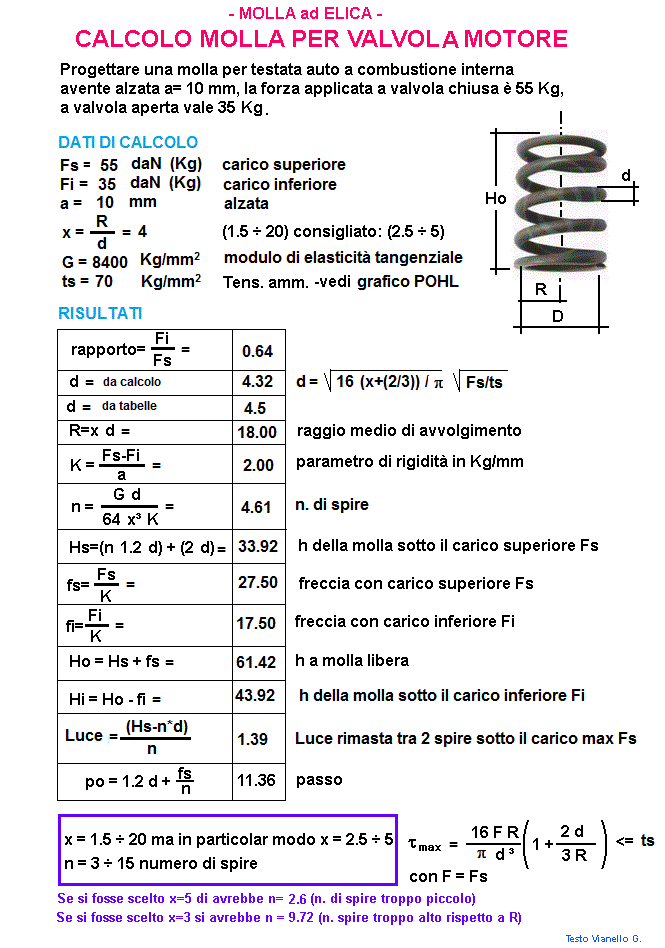

MECCANICA - MOLLA ad ELICA
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
Fs = carico superiore =
Kg
Fi = carico inferiore =
Kg
alzata =
mm
x = R/d valutare con cura dall'operatore
///
G = modulo di elasticità tangenziale
Kg/mm
2
ts = Tensione ammissibile (vedi grafico Pohl)
Kg/mm
2
RISULTATI
Rapporto = Fs/Fi =
///
d = diametro da formula
mm
d = diametro unificato
mm
D = Diametro medio di avvolgimento
mm
K = parametro di rigidità
Kg/mm
n = numero spire
numero
Hs = h della molla sollecitata da Fs
mm
fs = freccia della molla sollecitata da Fs
mm
fi = freccia della molla sollecitata da Fi
mm
Ho = h della molla libera
mm
Hi = h della molla sollecitata da Fi
mm
luce rimasta tra 2 spire con pressione di Fs
mm
po = passo
mm
tensione riscontrata con carico Fs =
Kg/mm²
1 daN = 1 Kg
