ELETTRICITA' - CORRENTE CONTINUA - Caduta di tensione in linea

OGGETTO:

CADUTA DI TENSIONE - Una linea costituita da un filo di rame di area 1,8 mm² che alimenta una serie di lampadine distanti 233 metri dalla linea principale a 220 Volt. Le lampadine assorbono una intensità di corrente di 1,5 A. La lunghezza della linea (andata e ritorno) è quindi di 466 metri. Calcolare la caduta di tensione.

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
I = Intensità di corrente assorbita dalle lampade =	A
V = Tensione =	Volt

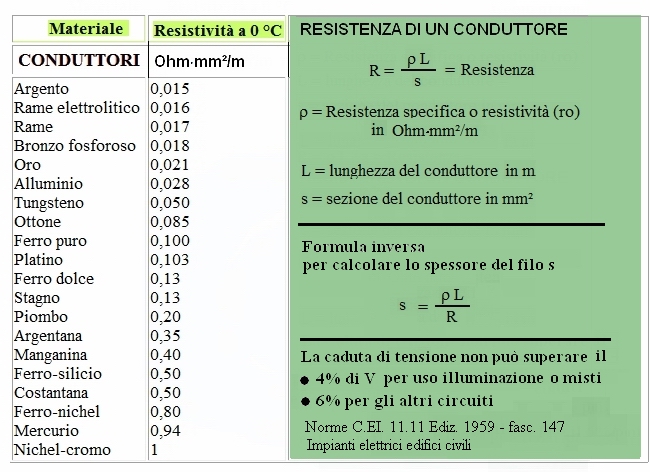

= Resistenza specifica o resistività del filo o conduttore (ro) =	ohm mmq/m
L = lunghezza del conduttore (andata e ritorno) =	m
s = sezione del filo	mmq
RISULTATI
R = Resistenza del filo = x L/s =	Ohm
Vc = R I = Caduta di tensione in linea =	Volt
Vl = V - Vc = Tensione di alimentazione delle lampade =	Volt
Vperc = Vc x 100/V = Caduta percentuale di tensione in linea=	%
