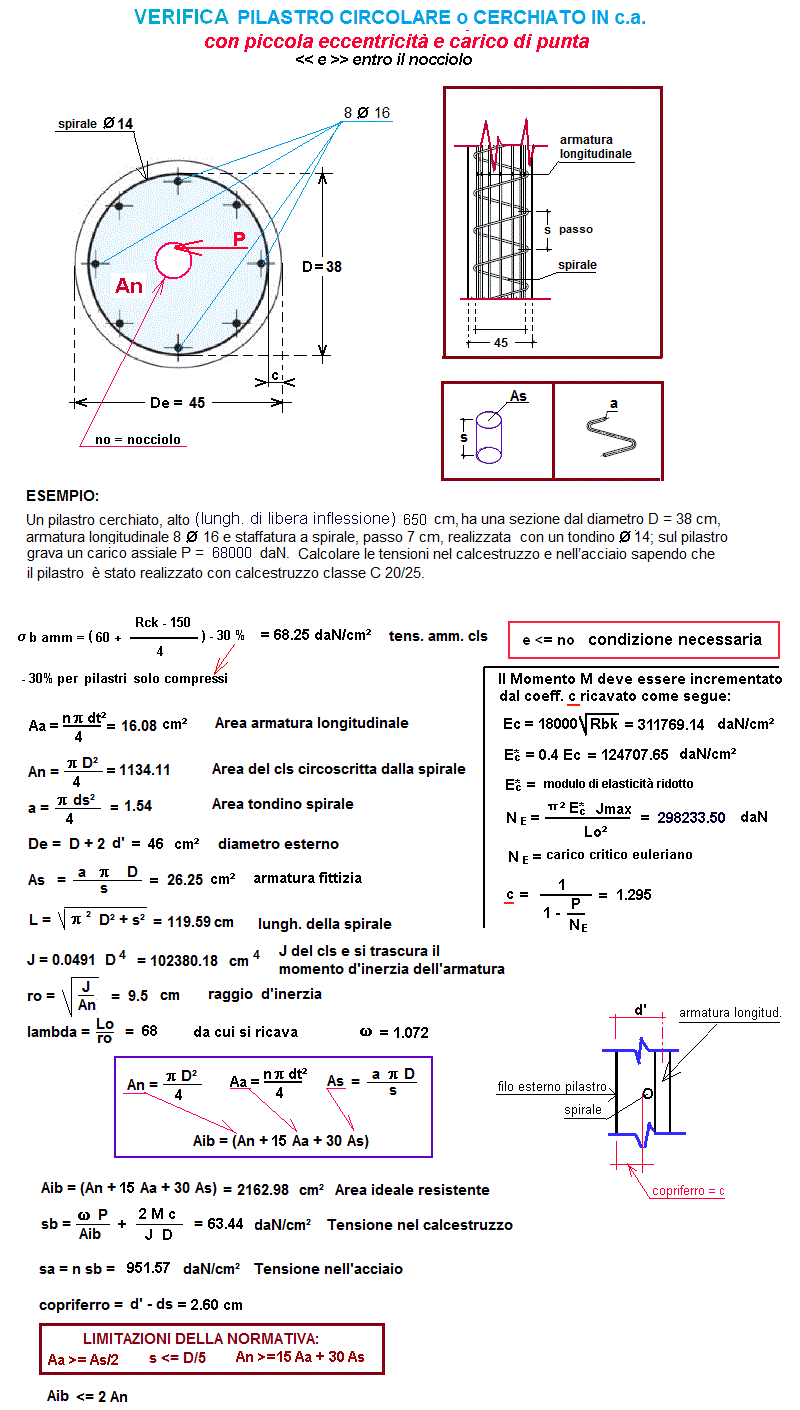

PILASTRO CERCHIATO IN c.a.
- PICCOLA ECCENTRICITA' E CARICO DI PUNTA -
cemento armato
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P =	daN
M =	daNm
D = diametro del nucleo cerchiato	cm
s= passo della spirale (s<= D/5)	cm
ds = diametro della spirale	cm
Lo = lunghezza di libera inflessione	cm
dt= diametro tondini	mm
nt= n° tondini	///
c = copriferro (>=2 e <=4)	cm
Rck =	daN/cmq
samm. = tensione amm. acciaio =	daN/cmq
n = coeff. di omogeneizzazione =	///
RISULTATI
e = eccentricità = M/P	cm
no = nocciolo centrale d'inerzia = D/8 (e <= no)	cm
sbamm = tensione ammissibile cls	daN/cmq
Aa = Area armatura longitudinale =	cmq
An = Area del cls circoscritta dalla spirale	cmq
a = Area tondino spirale	cmq
As = Area fittizia arm. long. equipesante alla spirale	cmq
Aib = Area ideale resistente	cmq
De = diametro esterno pilastro	cm
L = lunghezza della spira	cm
J = del solo cls (senza considerare la J dell'armatura)	cm4
ro = raggio d'inerzia (per verifica carico di punta)	cm
lambda (<= 140)	///
OMEGA= (se omega = 1 non c'è carico di punta)	///
c = coeff. di incremento di M (se M=0 allora c=1)	///
sb = Tensione riscontrata nel cls =	daN/cmq
sa = Tensione riscontrata nell'acciaio =	daN/cmq
d' =	cm
controllo1 Aa>=As/2 =	cmq
controllo2 s <= D/5 =	cm
controllo3 An >= 15 Aa + 30 As =	cmq
messaggio: si/no carico di punta =	///
1 daN = 1 Kg
