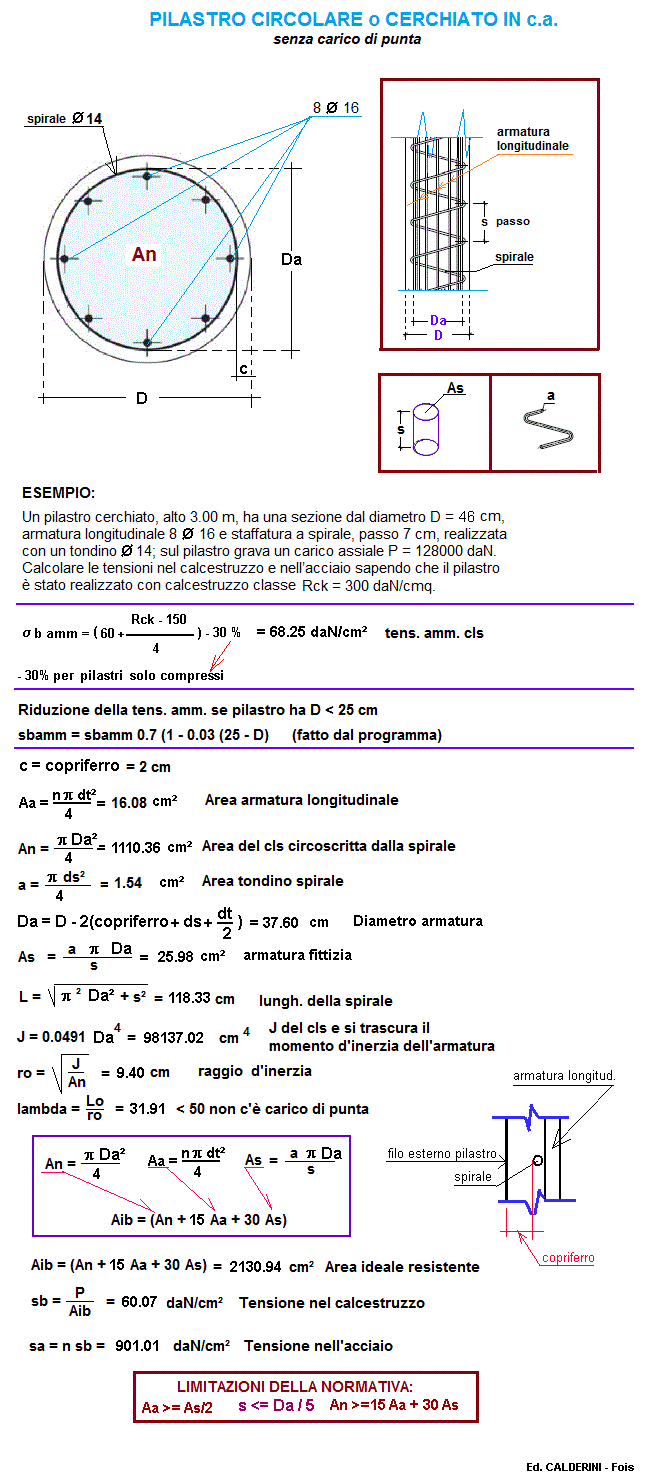

INSERIRE I DATI |
per i decimali mettere il punto |
P = |
daN |
D = diametro esterno |
cm |
dt= diametro tondini |
mm |
nt= n° tondini (minimo 6 barre) |
/// |
s= passo della spirale (s<= Da/5) |
cm |
ds = diametro della spirale |
cm |
Lo = lunghezza di libera inflessione del pilastro |
cm |
copriferro (>= 2 e <= 4 cm) |
cm |
Rck = |
daN/cmq |
samm tensione amm. acciaio = |
daN/cmq |
n = coeff. di omogeneizzazione = |
/// |
RISULTATI |
|
sbamm = tensione ammissibile cls |
daN/cmq |
Aa = Area armatura longitudinale = |
cmq |
An = Area del cls circoscritta dalla spirale |
cm² |
a = Area tondino spirale |
cmq |
As = Area fittizia arm. long. equipesante alla spirale |
cm² |
Aib = Area ideale resistente |
cm² |
Da = diametro armatura |
cm |
L = lunghezza della spira |
cm |
J = del solo cls (senza considerare la J dell'armatura) |
cm4 |
ro = raggio d'inerzia |
cm |
lambda = (per la sola verifica a carico di punta) |
/// |
sb = Tensione riscontrata nel cls = |
daN/cmq |
sb = Tensione riscontrata nell'acciaio = |
daN/cmq |
controllo1 Aa>=As/2 = |
cm |
controllo2 s <= Da/5 = |
cm |
controllo3 An >= 15 Aa + 30 As = |
cm |
1 daN = 1 Kg |  |
